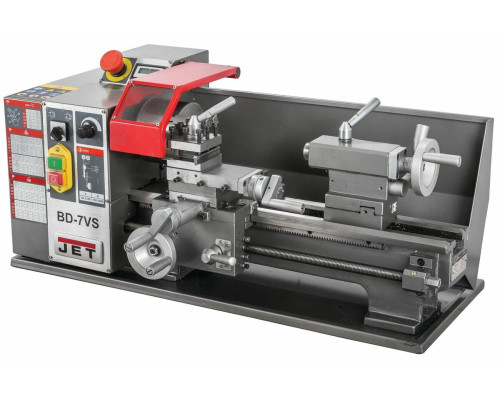

Токарний верстат по металу JET BD-7VS : 230 В, 0,6 кВт. зона Ø= 180/ 110 мм- стани/супор

Описание

ХАРАКТЕРИСТИКИ
Напруга, В 230
Діаметр обточування над станиною, мм 180
Діаметр обточування над поперечним супортом, мм 110
Відстань між центрами, мм 300
Частота обертання шпинделя, об/хв 50 - 2500
Кількість швидкостей шпинделя безступінчасто
Конус шпинделя МК-3
Діаметр прохідного отвору шпинделя, мм 21
Діапазон поздовжньої подачі, мм/об 0,1; 0,2
Кількість поздовжніх подач 2
Діапазон метричного різьблення, мм 0,25 - 3,0
Кількість метричних різьблень 14
Дюймове різьблення, TPI 8 - 44
Кількість дюймових різьблень 12
Крок ходового гвинта, мм Tr 16x2
Макс. розмір різця, мм 10 x 10
Хід поперечного супорта, мм 85
Хід верхнього супорта, мм 75
Піноль задньої бабки МК-2
Хід пінолі задньої бабки, мм 50
Діаметр пінолі задньої бабки 25
Відстань між напрямними, мм 100
Потужність двигуна, кВт 0,6
Споживана потужність, кВт (S6 40%) 1
Довжина, мм 740
Ширина, мм 390
Висота, мм 310
Маса, кг 55
Довжина в упаковці, см 76
Ширина в упаковці, см 50
Висота в упаковці, см 48
Маса в упаковці, кг 68

ОСОБЛИВОСТІ:
Праве та ліве обертання шпинделя
Плавне регулювання обертів у 2-х діапазонах
Можливість нарізання дюймового та метричного різьблення
Чавунна станина загартована та відшліфована
Швидка фіксація задньої бабки
Юстування задньої бабки для точення конуса
Автоматична подача при точенні
Металеві шестерні гітари зубчастих коліс
Цифрова індикація частоти обертання шпинделя
Аналог СН-1 Умілець
Настільний токарний верстат з можливістю нарізати праве різьблення, як метричне, так і дюймове. Верстат у постачанні надійно прикручений до дерев'яної основи та оббитий фанерою з усіх боків, що гарантує відсутність пошкоджень верстата при доставці по всій Україні. Вам залишається дістати верстат з коробки, зняти консерваційне мастило, перевірити усі вузли та агрегати, під час транспортування можуть послабити кріплення патрона, або, наприклад, різцетримки, перевірити комплектацію, змастити верстат, і можна приступати до роботи. Верстат поставляється з трьох кулачковим патроном, окремо є комплект зворотних кулачків. У спеціальному інструментальному ящику лежить комплект змінних шестерень, вони виконані повністю з металу, так само є весь необхідний набір інструменту обслуговування верстата. У ящику лежить маслянка зі зручним носиком, щоб змастити всі вузли верстата, два наполегливі центри, що не обертаються, один має конус МК2 і встановлюється в задню бабку, другий має конус МК3 і може встановлюватися в конус шпинделя.

Потужність двигуна верстата становить 600Вт, сам двигун колекторний. Швидкість обертання шпинделя регулюється плавно у двох діапазонах від 50 до 2500 обертів за хвилину.

Верстат призначений для обробки сталі та кольорових металів. Максимальний діаметр обробки над станиною дорівнює 180 мм, при цьому максимальна відстань між центрами дорівнює 300 мм. Максимальний діаметр обробки над супортом становить 110 мм.

Настільний токарний верстат BD-7VS має автоматичні поздовжні подачі, які дозволяють точити в автоматичному режимі, всього їх дві, 0,1 мм на оберт шпинделя і 0,2 мм на один оберт шпинделя. Настоюються подачі, за допомогою гітари подач, так само ми налаштовуємо і гітару для нарізання різьблення. Всього верстат здатний нарізати 14 метричних та 12 дюймових різьблень, включення різьблення відбувається за допомогою рукоятки на супорті, затисканням маткової гайки на вал, так само ми включаємо і автоматичну подачу.

Верстат призначений для дрібносерійних робіт і відмінно підійде для людей, які люблять працювати руками вдома, у гаражі, або на присадибному господарстві. Верстат BD-7VS стане чудовим помічником у господарстві.
