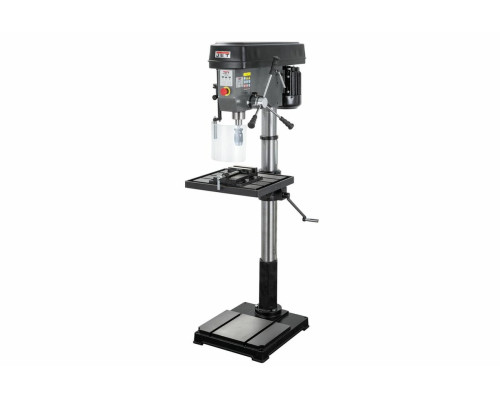

Свердлильний верстат JET JDP-22F: 400В 0,75 кВт. МК-3 Ø≤25 мм. 12 шв. 150- 2850об. (3M)

Описание

тип приводу Ремінної
Діаметр стійки, мм 92
Напруга, В 400
Довжина, мм 855
Нахил столу праворуч 45
Ширина, мм 575
Нахил столу вліво 45
Висота, мм 1695 рік
Розмір столу, мм 470x415
Кількість Т-подібних пазів основи, шт 2
маса, кг 164
Діаметр пінолі, мм 40
Довжина в упаковці, см 90
Конус шпинделя МК-3
Ширина в упаковці, см 50
Висота в упаковці, см 182
Хід пінолі шпинделя, мм 120
Кількість Т-подібних пазів столу, шт 3
Маса в упаковці, кг 168
Потужність двигуна, кВт 0,75
Потужність, що споживається, кВт (S6 40%) 1
Тип двигуна Асинхронний
Виліт шпинделя, мм 280
Кількість швидкостей шпинделя 12
Відстань шпиндель-стіл, мм 690
Розмір Т-подібного паза столу, мм 14
Пристрій подачі СОЖ ні
Відстань шпиндель-основа, мм 1220
Розмір основи, мм 465 x 330
Частота обертання шпинделя, об/хв 150 - 2850
Максимальний діаметр свердління чавун, мм 28
Автоподача ні
Розмір Т-подібного паза основи, мм 18
Максимальний діаметр свердління сталь, мм 25
Автореверс ні


JET JDP-22F свердлильний верстат промислової серії. Завдяки високій якості виконання деталей та механізмів, верстат відрізняється хорошими показниками точності та довговічності і може застосовуватися для серійного виготовлення деталей.

Верстат має важку та стійку чавунну основу розміром 465 x 330мм, в якій передбачені 2-Т образні пази з шириною 18мм, для закріплення заготівлі прихватами або іншими затискними пристроями. На основу встановлено товстостінну колону діаметром 92мм із зубчастою рейкою для можливості переміщення столу по вертикалі. Робочий стіл, як і основа, виготовлений з якісного чавуну, його розмір 470х415мм з 2-ма Т-подібними пазами шириною 14мм. Максимальна відстань між шпинделем та основою становить 1220мм, а відстань між шпинделем та робочим столом – 690мм.

Стіл має можливість повороту навколо колони на 360° та нахилу вправо/ліворуч у межах ±45°.

Свердлильна головка дозволяє свердлити максимальні діаметри отвору сталі до 25мм, і в чавуні до 28мм. Конус шпинделя МК-3.

Потужність приводного двигуна складає 750Вт.

Обертальний момент з двигуна на вал шпинделя передається за допомогою клинового ременя через шківну групу. Діапазон частоти обертання шпинделя здійснюється в межах від 150 до 2850 об/хв і має 12 швидкостей.

Хід пінолі шпинделя становить 120 мм. Для контролю глибини свердління передбачена шкала з міліметровою та дюймовою розміткою, а також регульований обмежувач.

Для забезпечення безпечної роботи на верстаті встановлений прозорий захисний екран з кінцевим вимикачем. Під кожухом коробки швидкостей ремінної передачі знаходиться захисний вимикач, який не дозволить увімкнути верстат при відкритій кришці. Для аварійної зупинки на передній панелі верстата розташований червоний аварійний вимикач грибкового типу.
