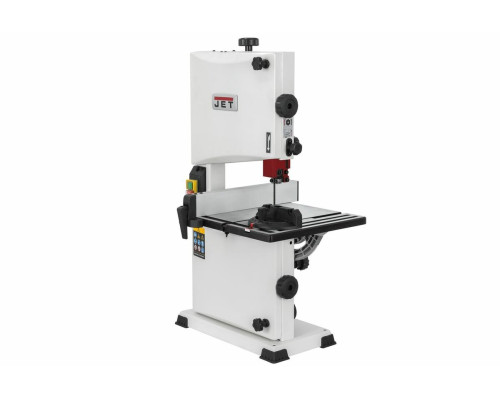

Стрічкопильний верстат по дереву JET JWBS-9S : 230В, 0,35кВт заг. 80/230мм 0-45° полотно 1575х3-10мм

Описание

ХАРАКТЕРИСТИКИ
Напруга, В 230
Споживана потужність, кВт 0,35
Швидкість руху полотна, м / хв 640
Довжина пильного полотна, мм 1575
Ширина пильного полотна, мм 3-10
Діаметр шківів, мм 238
Кут нахилу робочого столу 0-45º
Максимальна висота заготовки, мм 90
Максимальна ширина заготовки (просвіт до рами), мм 225
Розміри робочого столу (ДхШ), мм 305х305
Діаметр витяжної штуцера, мм 53
Довжина, мм 465
Ширина, мм 490
Висота, мм 800
Маса, кг 19
Довжина в упаковці, см 82
Ширина в упаковці, см 44
Висота в упаковці, см 34
Маса в упаковці, кг 20

ОСОБЛИВОСТІ:
Роликові напрямні пилкового полотна
Важіль швидкого натягу і ослаблення пильного полотна
Регулювання нахилу пильного столу обертанням рукоятки
Регулювання висоти розпилювання обертанням рукоятки
Робочий стіл з алюмінієвого лиття
Регульований паралельний упор з ексцентриковим затискачем
Рухомий кутовий упор з направляючої уздовж прямого паза
JWBS-9S - настільний стрічкопильний верстат для приватного аматорського застосування. Дозволяє розпускати заготовки товщиною до 90 і шириною до 225 мм. Укомплектований трехроліковимі напрямними з підшипниками, що забезпечують легкий рух стрічки, мінімальний знос і простоту регулювання. Ведучий шків приводиться в обертання через зубчасто-ремінну передачу, а не встановлений безпосередньо на валу двигуна, як часто роблять для спрощення конструкції. Така рознесена схема дає більш плавне без биття обертання і кращу ремонтопридатність.

Важливе значення JWBS-9S - важіль для швидкого натягу і ослаблення стрічки, що дозволяє оперативно переходити від стану зберігання до робочого і назад. Механізм має великий робочий діапазон і нечутливий навіть до значних неточностей довжини полотна: інструкція допускає відхилення +/- 3 мм від штатних 1575 мм, але це значення вказано «з запасом».

Робочий стіл, виконаний з алюмінієвого лиття, регулюється за нахилом. В його поверхні передбачений П-подібний паз для допоміжних пристосувань, наприклад, для змінного кутового упора (входить в комплект поставки). Уздовж краю переміщається паралельний упор зі зручним ексцентриковим затискачем.

Верстат має сучасний ергономічний дизайн, у нього великі рогач рукоятки регулювань, фіксаторів і запорів. Передбачено патрубок для підключення до системи аспірації, що видаляє тирсу з нижньої частини корпусу.

КОМПЛЕКТАЦІЯ

Пильне полотно 10 TPI, 6 мм
паралельний упор
кутовий упор
