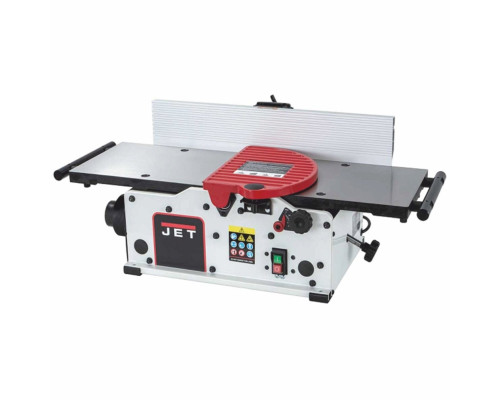

Фугувальний верстат JET JSJ-10 SH:

Описание

Фугувальний верстат JET JSJ-10 SH

Характеристики
Напруга, 230
Потужність, кВт 1,5
Частота обертання стругального валу 11000 об/хв
Діаметр стругального валу 50 мм
Розмір ножів (ДхШхТ) 14х14х2, 0 мм
Кількість ножів 20
Максимальна ширина заготовки, мм 254 мм
Глибина стругання за один прохід 0-3 мм
Максимально допустима глибина стругання за один прохід по всій ширині 0-1,2 мм
Розміри фугувального столу (ДхШ) 788x260 мм
Розміри фугувального столу з подовженнями (ДхШ), мм 1400x260 мм
Розміри фугувального упору (ДхВ) 610x110 мм
Кут нахилу фугувального упору 0-45 °
Діаметр витяжного штуцера, мм 64 або 100 мм
Довжина, мм 870
Ширина, мм 470
Висота, мм 320
Маса, кг 35
Довжина в упаковці, см 99
Ширина в упаковці, см 49
Висота в упаковці, см 32
Маса в упаковці, кг 44

Комплектація

Комплект ножів (встановлений на валу)
Фугувальний упор
Огородження ножового валу
Викрутка для встановлення ріжучих пластин
Товкачі фугувальні 2 шт.
Адаптер пиловідсмоктувача 64/100 мм

Особливості:

Сегментований стругальний вал
Регулювання глибини стругання
Регульований фугувальний упор
Зсувна огорожа ножового валу
Фугувальні столи з чавунного лиття
Висувні подовження фугувальних столів
Фугувальний упор з алюмінієвого профілю
Підтримуючі кронштейни для упору (опція)

JSJ-10SH – настільний фугувальний верстат нового покоління з сегментованим ножовим валом шириною 250 мм. вібрації, шум та ударні навантаження. Утворюється менша і більш щільна стружка, відсутня дефект поверхні у вигляді «пральної дошки».

Однією з переваг сегментованого валу є можливість оновлення окремих зношених або пошкоджених елементів незалежно від інших. Крім того, простіше сама процедура: жодних регулювань не потрібно, леза позиціонуються точно і однозначно.
Кожен сегмент має по дві ріжучі кромки, тому перед заміною може бути встановлений іншою стороною.

Як і у старших моделей, з'явилася можливість регулювання столу, що подає і приймає. І не лише за висотою, а й за площиною.
А паралельний упор, виготовлений з екструдованого алюмінію, має невеликий виліт і додатково може бути зафіксований кронштейнами, що опціонально поставляються для посилення жорсткості при фугуванні важких довгих заготовок.

Висувні подовжувачі збільшують опорну поверхню майже до 1400 мм і мають юстування по площині відносно столів, що подає і приймає.

Система аспірації забезпечує ефективне видалення стружки як під час підключення до будівельного пилососа через шланг 64 мм, так і при роботі з витяжними установками зі 100-міліметровим рукавом.
