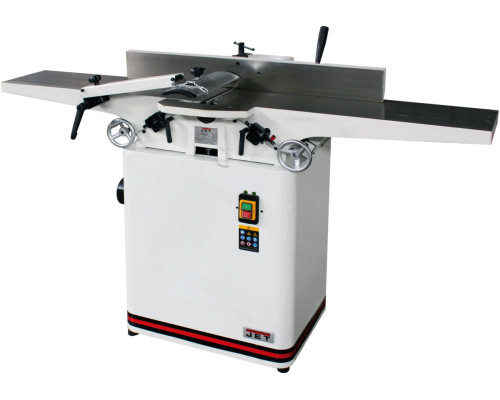

Фугувальний верстат JET JJ-8-M : 230В 2,1(1.5)кВт.вал Ø=65мм, 3 ножі 205х19х3мм (2 М)

Описание

ХАРАКТЕРИСТИКИ
Напруга, 230
Споживана (вихідна) потужність, кВт 2,1 (1,5)
Частота обертання стругального валу 4400 об/хв.
Діаметр стругального валу 65 мм
Розмір ножів (ДхШхТ) 205х19х3, 0 мм
Кількість ножів 3
Максимальна ширина заготовки, мм 200
Глибина стругання за один прохід 0-3 мм
Розміри фугувального столу (ДхШ) 1530х230 мм.
Розміри фугувального упору (ДхВ) 850х104 мм.
Кут нахилу фугувального упору -45-0-45 °
Діаметр витяжного штуцера, мм 100
Довжина, мм 1540
Ширина, мм 700
Висота, мм 1050
Маса, кг 142
Довжина в упаковці, см 190
Ширина в упаковці, см 50
Висота в упаковці, см 32
Маса в упаковці, кг 159

ОСОБЛИВОСТІ:
Регулювання глибини стругання
Регульований фугувальний упор
Регульована огорожа ножового валу
Фугувальні столи з чавунного лиття
Фугувальний упор із чавунного лиття

JJ-8-M - фугувальний верстат із шириною стругання 200 мм і довгими чавунними столами, призначений для аматорського застосування. По компоновці та будові він повторює професійні моделі Jet, що робить його таким самим точним і зручним у роботі.

Конструкція складається із двох частин. У нижній (вона виконує роль тумби-підставки) однофазний асинхронний двигун і кожух збору стружки зі 100-міліметровим аспіраційним патрубком. У верхній чавунні робочі столи, захисний кожух, упор заготовки та чавунну основу, де розташований стругальний вал.

Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що приводяться в дію ручками-маховиками. Переміщенням столу, що подає (переднього), встановлюють глибину стругання, для чого є відповідна розмітка; приймальний (задній) регулюють тільки під час обслуговування верстата при операціях налагодження. Упор заготовки чавунний, з механізмом нахилу (він можливий в обидва боки). Фіксація вибраного положення виконується різьбовим затискачем. Ножовий вал укомплектований трьома ножами, що допускають повторне заточування. Їх типорозмір та асортимент такий же, як і у професійних фуганків Jet з аналогічною шириною стругання.
