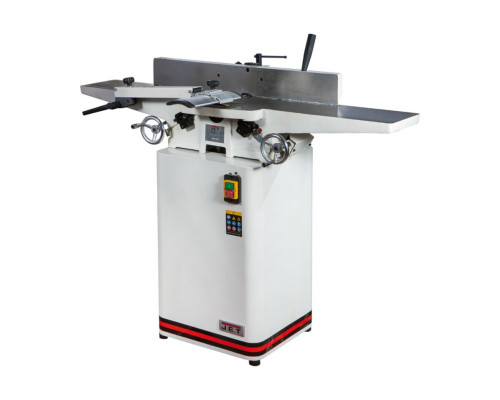

Фугувальний верстат JET JJ-6L-M : 230В, 1.5кВт. вал Ø=61мм, 3 ножі-155х19х3мм, (2 М)

Описание

ХАРАКТЕРИСТИКИ
Напруга, В 230
Споживча потужність, кВт 1,5
Частота обертання стругального валу 4400 об/хв
Діаметр стругального валу 61 мм
Розмір ножів (ДхШхТ) 155х19х3,0 мм
Кількість ножів 3
Максимальна ширина заготованки, мм 150
Глибина стругання за один прохід 0-3,0 мм
Розміри фугувального столу (ДХШ) 1215x182 мм
Розміри фугувального упору (ДхВ) 750x114 мм
Кут нахилу фугувального упору -45-0-45°
Діаметр витяжного штуцера, мм 100
Довжина, мм 1215
Ширина, мм 650
Висота, мм 1050
Маса, кг 103
Довжина в упакуванні, см 124,5
Ширина в упакуванні, см 37,5
Висота в упакуванні, см 30,5
Маса в упакуванні, кг 118

ОСОБЛИВОСТІ:
Регулювання глибини стругання
Регульований фугувальний упор
Регульована огорожа ножового валу
Фугувальні столи з чавунного лиття
Фугувальний упор із чавунного лиття

JJ-6 - фугувальний верстат з довгими чавунними столами, призначений для аматорського застосування. Завдяки тому, що він виконаний за тією ж схемою компонування, що і професійні моделі Jet, він точний і зручний в роботі.

Конструктивно він складається із двох частин. У нижній, що виконує роль тумби-підставки, розташовується однофазний асинхронний («індукційний») двигун потужністю трохи більше кіловата і кожух збору стружки зі 100-міліметровим патрубком для підключення до витяжної установки. Верхня частина складається з чавунної основи, де розміщений стругальний вал, а також чавунних робочих столів з відповідним оснащенням, що складається з захисного кожуха і упору заготованки. Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що запускаються в дію ручками-маховиками. Переміщенням (переднього) столу, що подає, регулюють глибину стругання, для чого є відповідна розмітка; приймальний (задній) зміщують лише при налагоджувальних операціях під час обслуговування верстата.

Упор заготованки чавунний, з механізмом регулювання нахилу (він можливий в обидва боки). Фіксація вибраного положення виконується різьбовим затискачем.

Ножовий вал укомплектований трьома ножами, що допускають повторне заточування. Їх типорозмір такий, як і у професійних фуганків Jet з аналогічною шириною стругання.
