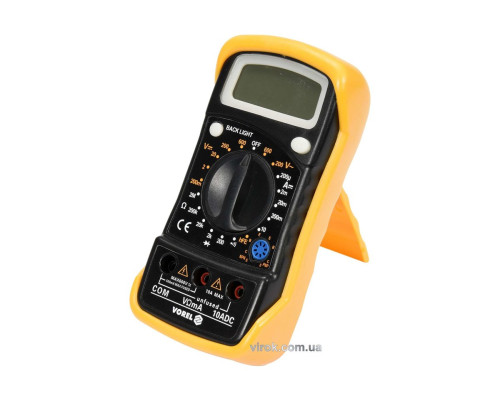

Мультиметр для вимірювання електричних параметрів VOREL : цифровий з LCD-дисплеєм [50]

Описание

Бренд Vorel
Символ 81773
Серія GRD
Застосування Електричні
Джерело живлення акумулятор
Тип батареї 9V; 6F22
Зберігання даних так
Тест на провідність так
Світлодіодне підсвічування ТАК
Вимірювання напруги змінного струму 0-600 В змінного струму
Вимірювання постійної напруги 0-600 В постійного струму
Постійний струм 0-10 A
Вимірювання опору 0-2 МОМ
Вимірювання HFe транзистора PNP, NPN
Перевірка діодів ТАК
Звуковий сигнал так

Універсальний вимірювач 81773 з ручним діапазоном для кожного вимірювання дозволяє проводити базові та розширені електричні вимірювання. Додатковий захист від механічних пошкоджень забезпечує так званий чохол - тобто гумовий чохол, що натягується на корпус приладу.

БАЗОВІ ВИМІРЮВАННЯ
Вимірювання змінної напруги: ПЕРЕМІННИЙ СТРУМ 0-600 В
Вимірювання постійної напруги: ПОСТІЙНИЙ СТРУМ: 0-600 В
Вимірювання постійного струму: ПОСТІЙНИЙ СТРУМ 0-10А
вимірювання опору: 0-2MΩ
тест діодів: IF 1mA, UR 1.5V
перевірка безперервності ланцюга: 0-100Ω

ДОДАТКОВІ ВИМІРЮВАННЯ
тест hFe транзистора: 0-1000, вбудований вимірювальний роз'єм

ТОЧНІСТЬ ВИМІРЮВАННЯ
Приклад визначення точності вимірювання змінної напруги. Розрахунок для результату вимірювання: 235В

точність вимірювання лічильника 81773 для цього діапазону становить: ±(2% + 10), роздільна здатність 1В
формула розрахунку похибки вимірювання: (результат вимірювання х 2%) + 10 х роздільна здатність
розрахунок: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7 В
Результат з урахуванням похибки вимірювання для індикації 235 В = 235 ± 14,7 В*.
Результат з урахуванням похибки вимірювання для індикації напруги постійного струму: 12В = 12 ± 0,146В
Таблицю з роздільною здатністю та точністю для відповідного вимірювання можна знайти в інструкції з експлуатації.
*Вимірювач 81773 не має функції вимірювання істинного середньоквадратичного значення, тому наведений вище результат є істинним середньоквадратичним значенням змінної напруги тільки для правильної синусоїдальної форми сигналу.

ВБУДОВАНІ ФУНКЦІЇ
УТРИМАННЯ ДАНИХ - збереження поточного виміряного значення на дисплеї

ДОДАТКОВА ІНФОРМАЦІЯ
РК-дисплей, максимальний відображуваний результат: 1999
підсвічування екрану
звуковий сигнал при тесті на безперервність для опорів нижче 30 Ом
вимірювальні щупи в комплекті
конструкція із захистом від перевантаження, тестова розетка 10А без запобіжника
корпус з ABS пластику + так звана кобура, тобто гумовий чохол, що захищає вимірювач від механічних пошкоджень
індикатор низького заряду батареї
живлення: батарея 9В (6F22)

УВАГА
При вимірюванні невідомих величин за допомогою вимірювача з ручною зміною діапазонів за допомогою циферблата, проводьте вимірювання послідовно від найбільшого діапазону до діапазону, що дає найточніший результат - в іншому випадку ви ризикуєте пошкодити прилад.
